HV-R100 3D ビジョン & コントローラー 販売停止中
• RPi IoTシステムを基にしたビジュアルコントローラーの作成に使用されます。
• 1組のトリガー入力、1組の緊急信号入力、4組のリレー出力を備えた産業用のI/Oボードです。柔軟な拡張が可能です。
• Raspberry Pi OSキャリアボードの自動識別に対応しています。
• ブラケットとDINレールマウントで産業用に使用できます。
• 電源および実行のインジケーターライト、メンテナンスのための出力インジケーターライトがあります。
• 最大1080pのビデオ伝送に対応するUSB Type-CからUSB Type-Aをサポートしています。
• 4 TOPSの処理能力（1.4 TOPSのAI処理能力）を備えています。
• カスタム構造/アーキテクチャを含む、任意のAIモデルを実行できます。
• コンピュータビジョン：エッジ検出、特徴追跡、人間の電子フェンス検出。
• 人間追跡の最大フレームレート：5fps（1080p）、8fps（960x540）、12fps（420x272）デフォルト、26fps（300x300）。
• 標準視野範囲：5m離れた場所での500cmx270cm。
• 940nmの赤外線照明LEDを搭載（低照度または無光環境で使用可能です）、ただしAI/CVプロセスを実行する場合はモノクロカメラを使用する必要があります。
• 赤外線レーザードットプロジェクターは、測定対象物の前に多数の小さな点を投影します。APIを200mAに設定してください（平滑な白色表面に適用）。
• 電源と通信にはUSB Type-Cコネクタを使用し、USB 2.0およびUSB 3.0の伝送プロトコル（5Gbps / 10Gbps）をサポートしてい
詳細紹介
生産終了品 詳細については、お気軽にお問い合わせください Sales@riko.com
HV-R100 3Dビジョンフェンス＆コントローラー
■ 産業用Raspberry Pi 4 B 4GB
■ 緊急信号入力1組（IN1）
■ トリガー入力1組（IN2）を含む
■ リレー出力4組
■ 32GBのSDカード1枚
■ Raspberry Pi OSシステム
イントロダクション
この製品は、IoTアプリケーションでRaspberry Pi 4 (RPi 4) シングルボードコンピュータ（SBC）を使用する顧客向けに設計されています。システムイメージOSを搭載したマイクロSDカード、RPi 4 HAT I/Oボード、追加のRS-232/485 GPIO、精密な時刻保持のためのRTCバッテリーバックアップを備えています。EI-U220Pの工業用グレードのシャーシは、RPi 4をより堅牢なゲートウェイに変換し、ショップフロア環境での迅速なプロトタイピングに最適です。USB-CからUSB-A（USB3.1、gen2 10Gbps）コネクタを介して3DセンサーHV-R100と組み合わせます。
設置シナリオ

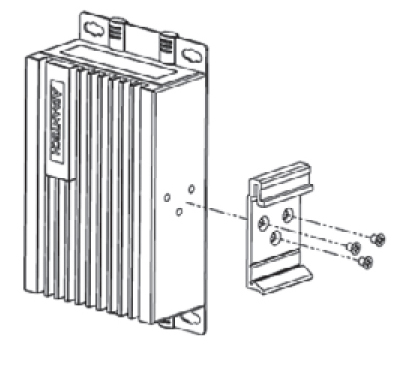

■ DINレールマウントのイラストレーション

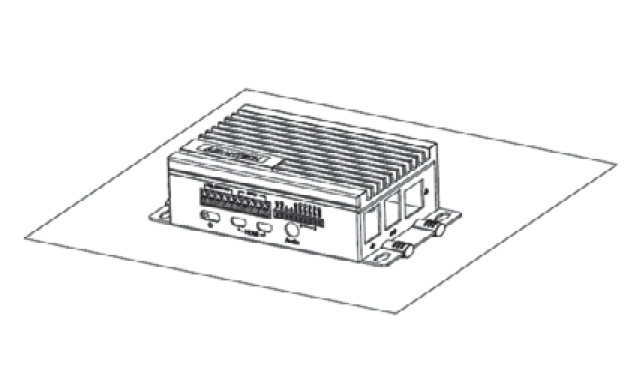

■ スタンドマウントのイラストレーション

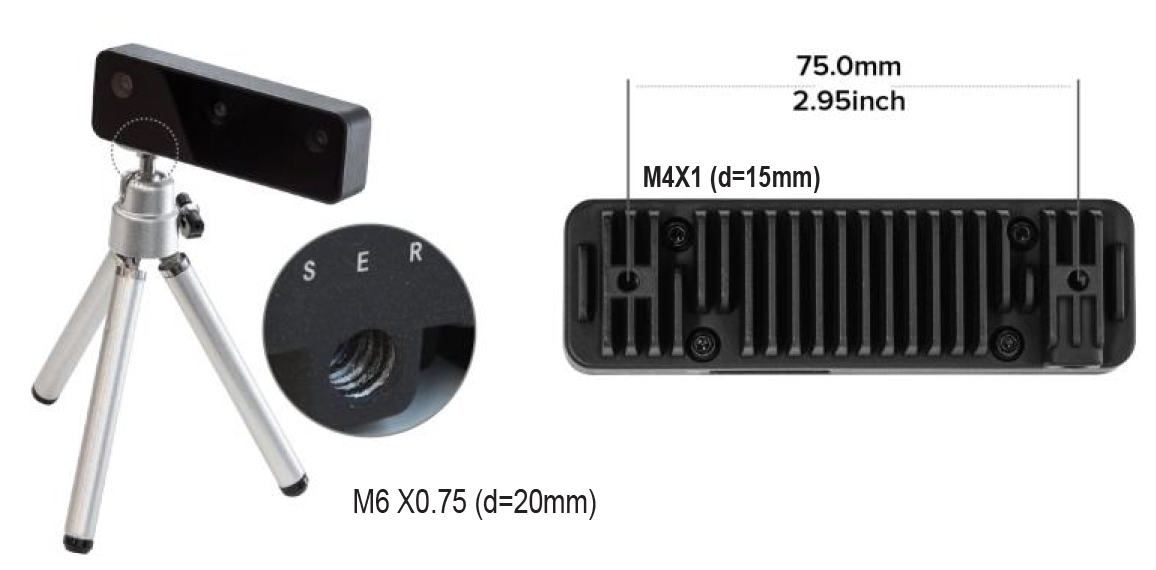

設置シナリオ（HV-R100コントローラー）

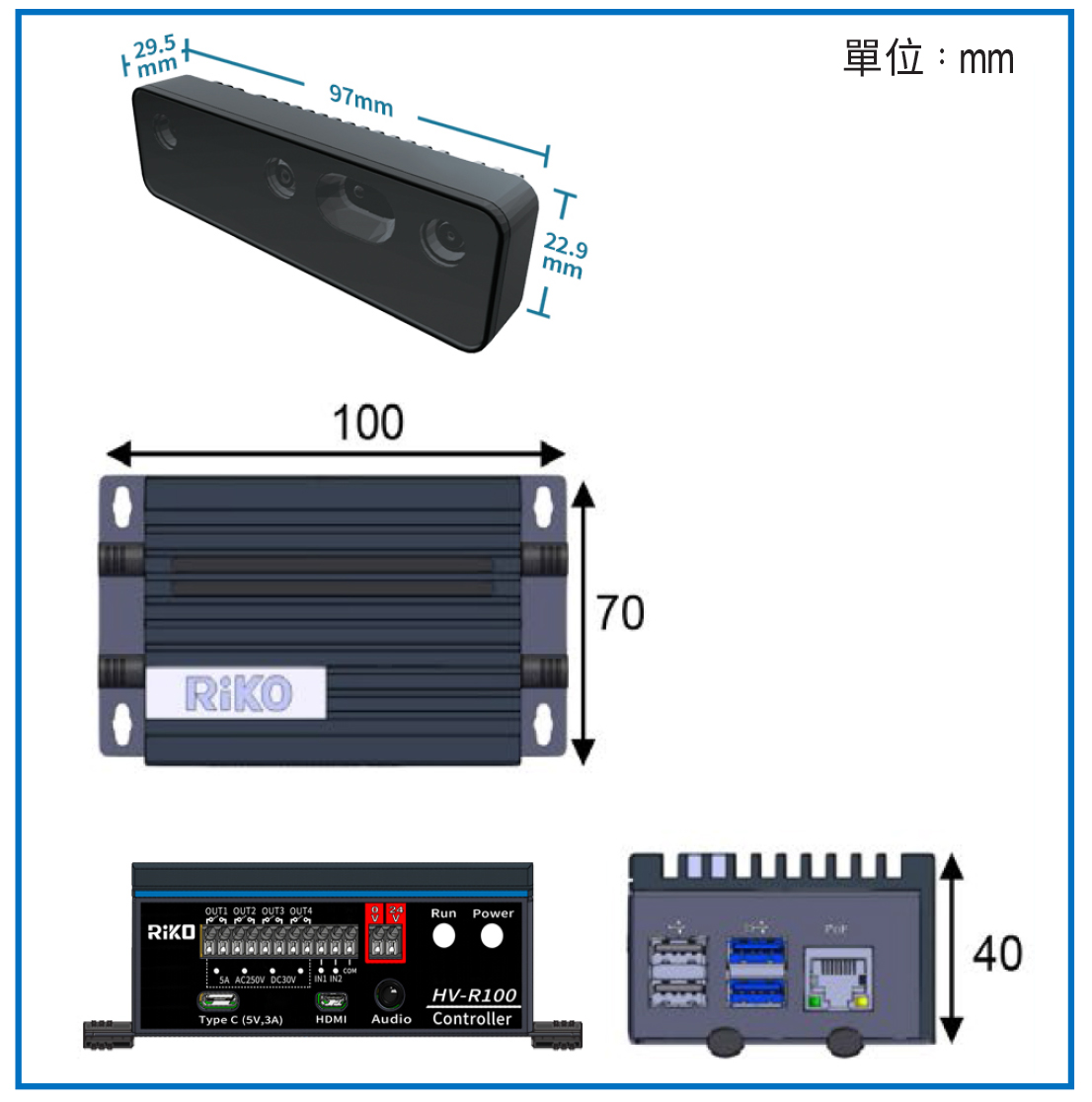

寸法

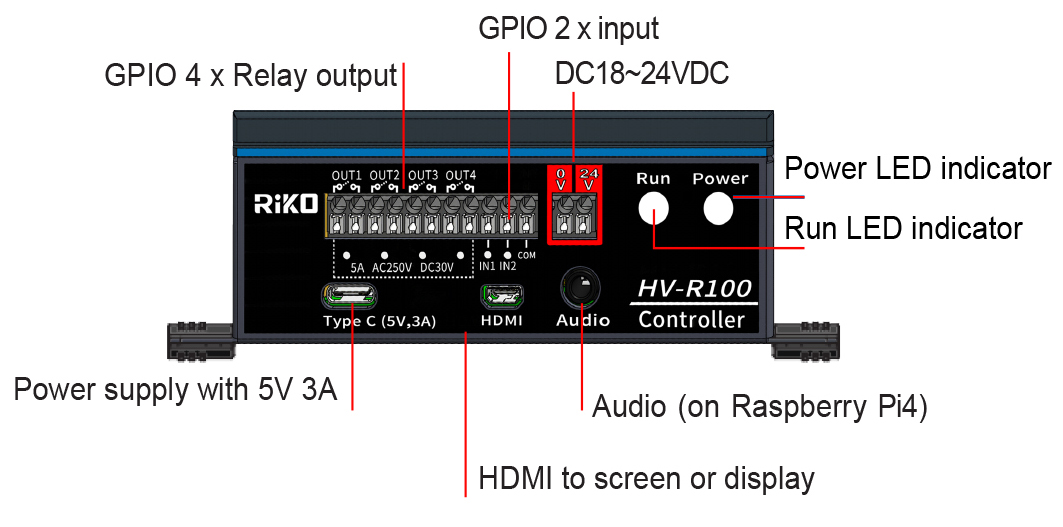

フロントI / Oビュー

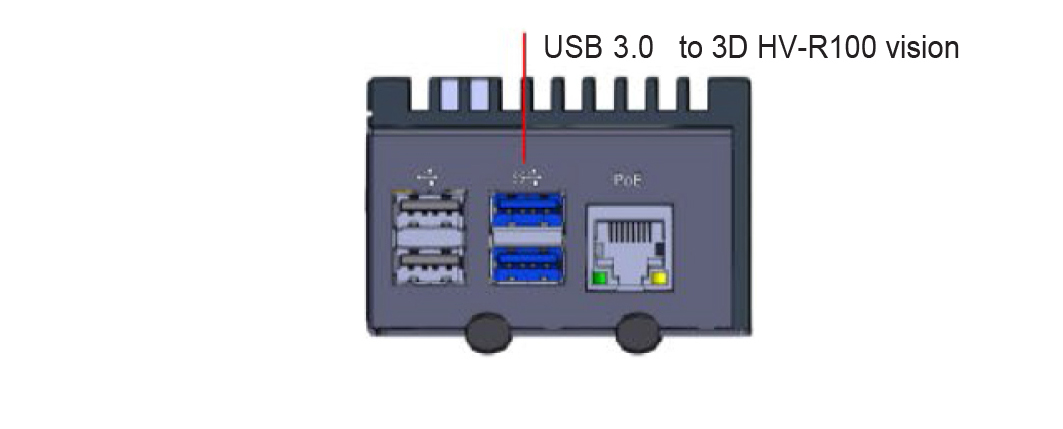

サイドI / Oビュー

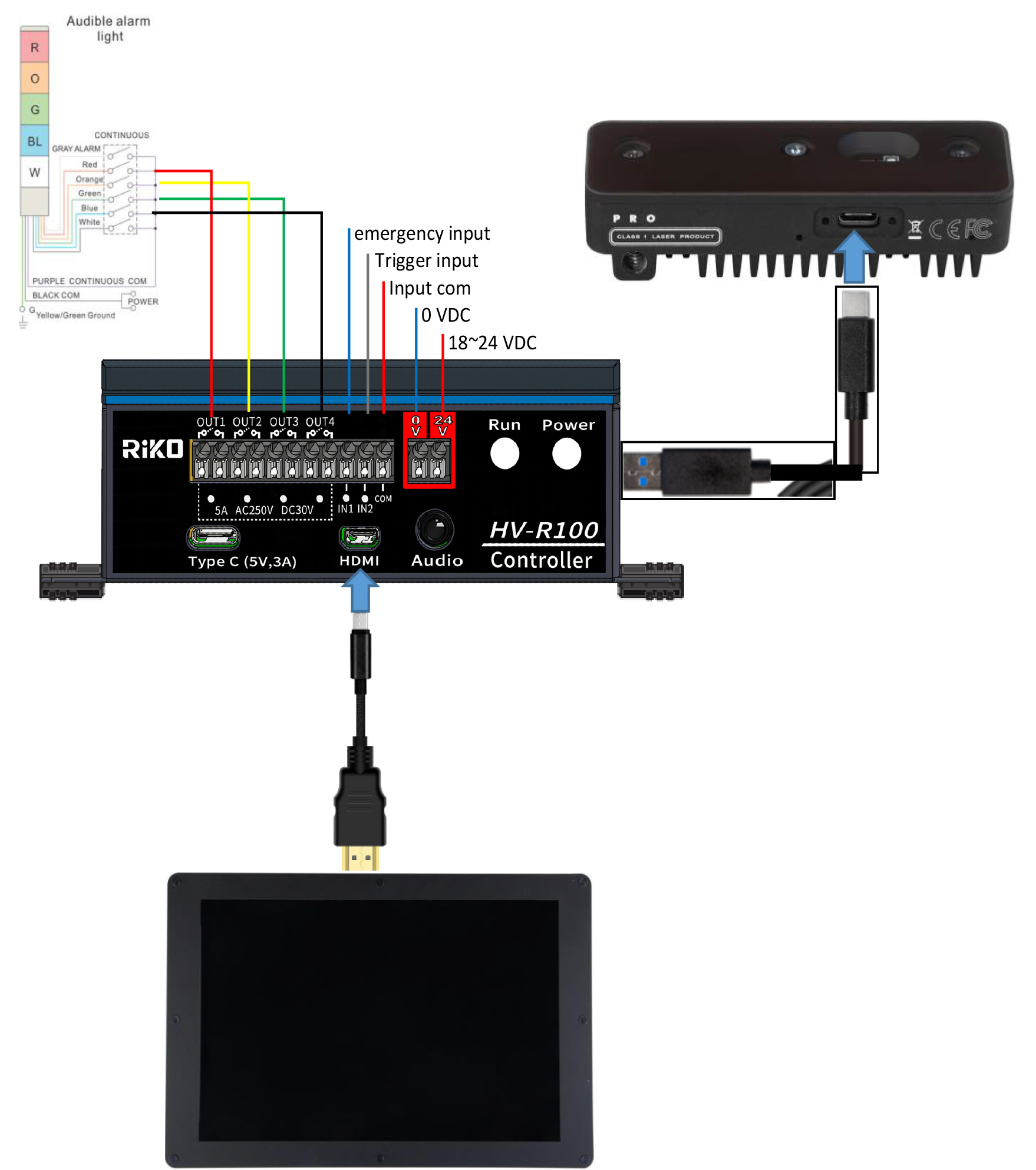

配線図
仕様
| 認証 | CE, FCC |
|---|---|
| サイズ | (W x D x H) 100 x 70 x 40 mm / 97 x 29.5 x 22.9 mm |
| ハウジング材料 | アルミ筐体 / アルミ |
| マウントオプション | ウォール マウント、DIN レール (オプション) / 底面に 2 x M4 7.5mm または ¼ -20 リポッド マウント |
| 重量 | 0.5 kg (1.10lbs) / 91g |
| 電源入力 | 5VDC via USB-C connector @ 3.0A (Minimum) |
| 消費電力 | 15W(標準)/6W(標準) |
| OS サポート | AdvRaspbian / windows 10/11 or Linux |
| 時間監視 | プログラム可能な 255 ステップの時間間隔 ( 1 ~ 255 秒 ) |
| ハードウェア セキュリティ | TPM2.0 / AI エッジ検出と深度 Myriad X VPU |
| 入力 | 1 x npn,100mA,1000HZ ,1 x emergency input |
| 出力 | 4倍絶縁（リレー）、30Hz、5A（抵抗負荷）、AC250V、DC30V |
| 作業温度 | 0 ~ 50 °C (32 ~ 122 °F) @ 5 ~ 85% RH, without 0.7m/s airflow / 0~60°C |
| 保管温度 | -20 ~ 60 °C (-4 ~ 140 °F) |
| 動作湿度 | 10 ~ 95% RH @ 40 °C, non-condensin |
| 進入保護 | IP40 |
