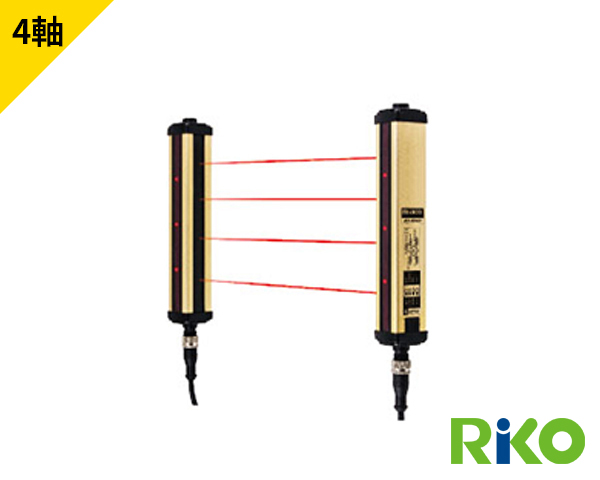

ASP-4004-K1 エリアタイプ光幕、光グリッド
• 正方向（CW）および逆方向（CCW）スキャン、自由な取り付けが可能。
• 広範囲の動作表示灯、はっきりと見えます。
• 業界初、2段階のパワー調整。
詳細紹介

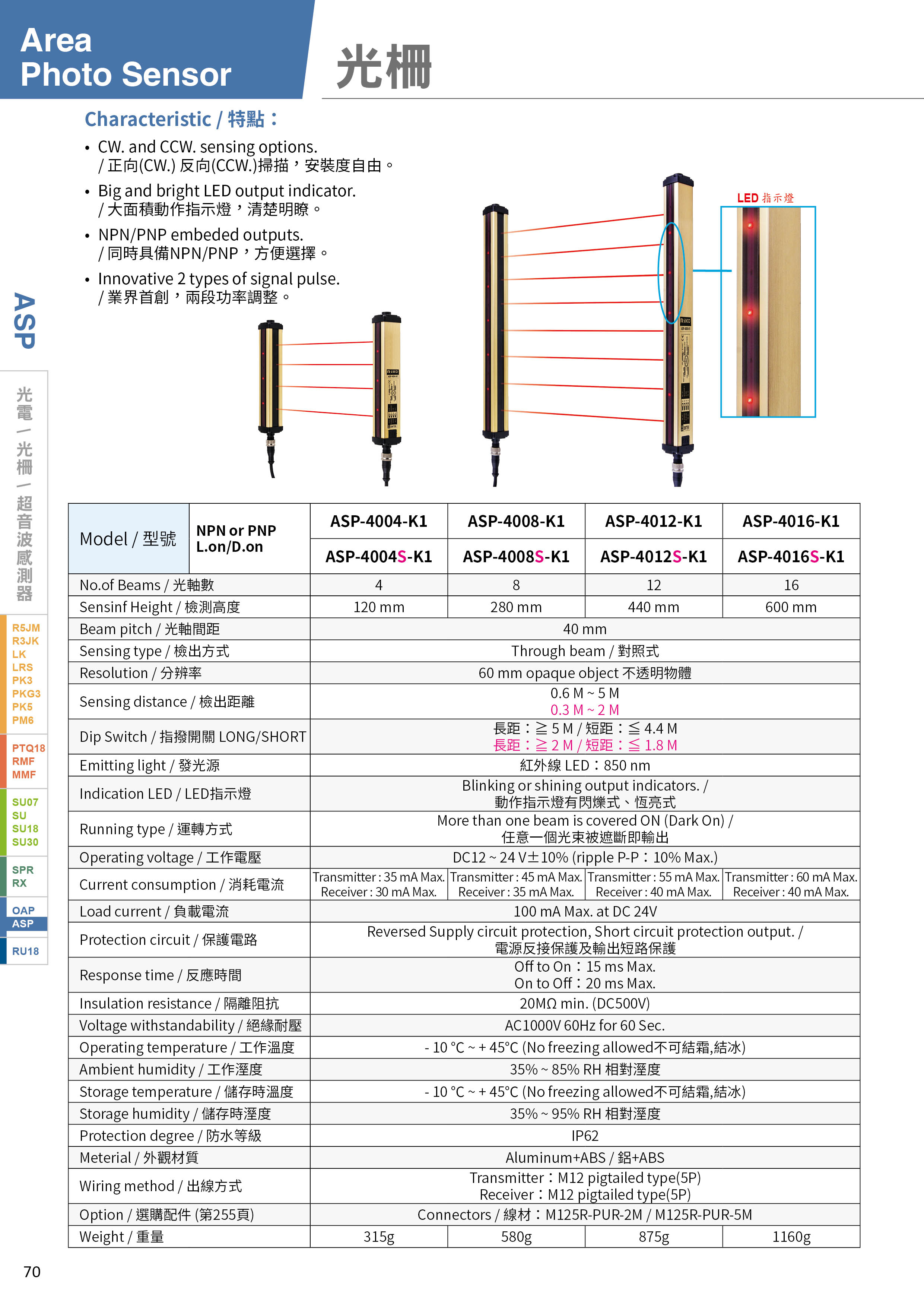

仕様
| 出力モード | NPN or PNP L.on / D.on |
|---|---|
| ビームの本数 | 4 |
| 検出高さ | 120 mm |
| ビームピッチ | 40 mm |
| 検出方式 | Through beam / 透過型 |
| 分解能 | 60 mm opaque object 不透明素材 |
| 検出距離 | 0.6 M ~ 5M |

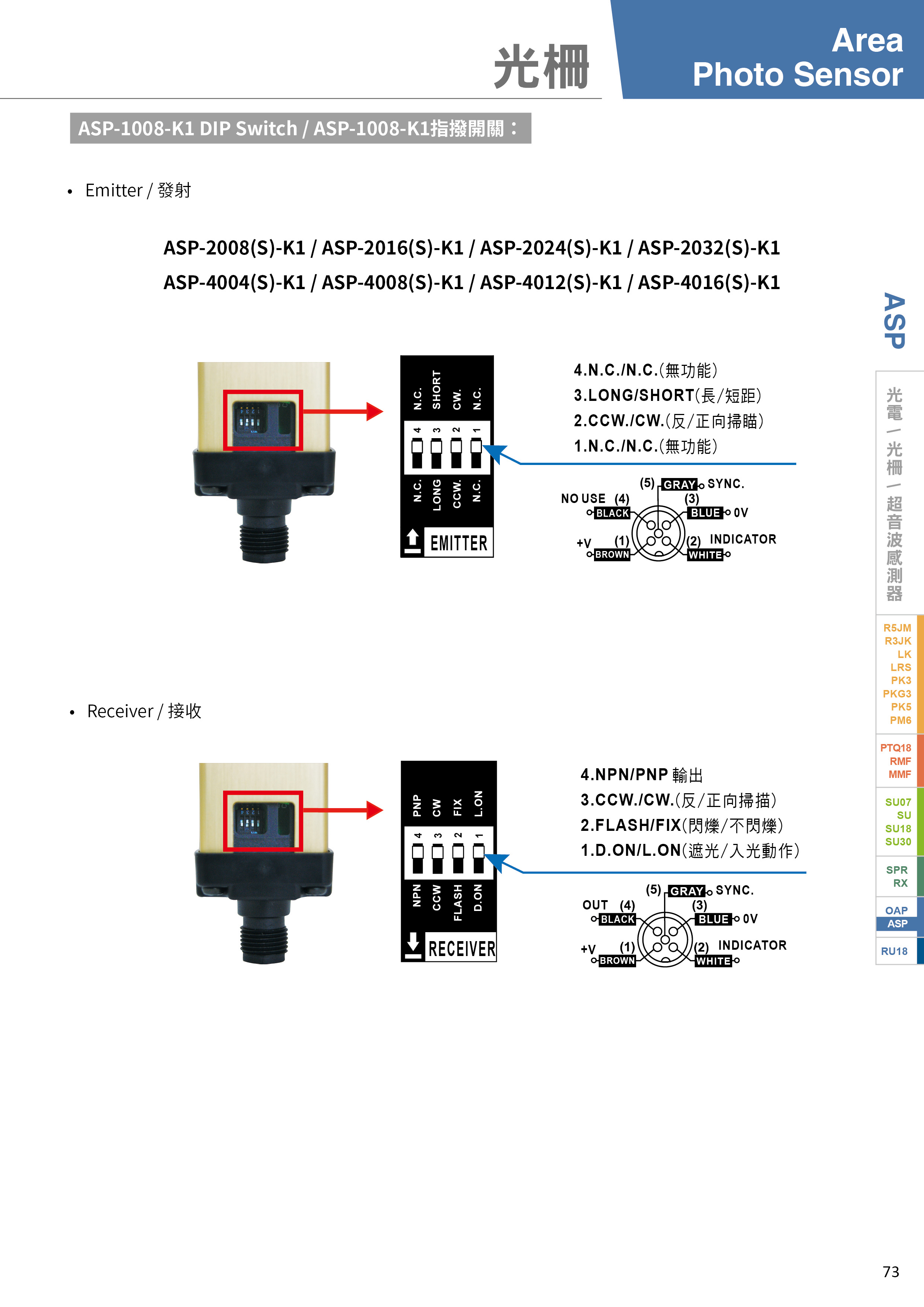

| ディップスイッチ / LONG / SHORT | 長距離：≧ 5 M / 短距離：≦ 4.4 M |
| 発光源 | Infrared LED : 850 nm |
| 表示LED | Blinking or shining output indicators. /動作指示燈有閃爍式、恆亮式 |
| 運転タイプ | More than one beam is covered ON (Dark On) / 任意一個光束被遮斷即輸出 |
| 動作電圧 | DC12 ~ 24 V±10% (ripple P-P：10% Max.) |
| 電流消費（でんりゅうしょうひ） | Transmitter : 35 mA Max. Receiver : 30 mA Max. |
| 負荷電流（ふかでんりゅう） | 100 mA Max. at DC 24V |
| 保護回路 | Reversed Supply circuit protection, Short circuit protection output. / 電源反接保護及輸出短路保護 |
| 反応時間 | Off to On：15 ms Max. On to Off：20 ms Max. |
| 絶縁抵抗 | 20MΩ min. (DC500V) |
| 耐圧能力 | AC1000V 60Hz for 60 Sec. |
| 動作温度 | - 10 ℃ ~ + 45℃ (禁止结霜) |
| 動作湿度 | 35% ~ 85% RH |
| 保存温度 | - 10 ℃ ~ + 45℃ (禁止结霜) |
| 保存湿度 | 35% ~ 95% RH |
| 防水レベルを | IP62 |
| 外観材料 | Aluminum+ABS / 鋁+ABS |
| 配線方法 | Transmitter : M12 pigtailed type (5P) Receiver : M12 piqtailed type (5P) |
| オプション（別売） | Connectors / ライン : M125R-PUR-2M / M125R-PUR-5M |
| 重量 | 315g |
